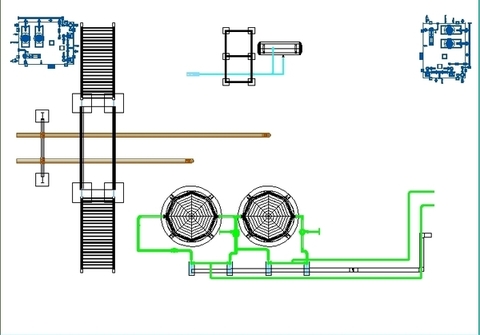

Fácil colocação de estruturas de aço para criação rápida de layout:

• O assistente CADISON Steel Layout com base em estruturas de aço 3D ajuda os usuários a criar layouts rápidos com entradas mínimas e de acordo com os padrões (Conjunto de configuração).
• Colocação de vigas de aço com seleção rápida e fácil de diferentes perfis de aço, pontos cardeais e colocação sem esforço de cortes de extremidade, etc. para estruturas personalizadas.
• Flexibilidade para adicionar cortes finais ao longo dos planos XY, XZ e YZ no momento de colocar vigas / colunas no modelo 3D.
• Assim que o usuário colocar perfis de aço; criar juntas de esquadria e definir deslocamentos de extremidade para os perfis conectados é muito fácil.
• Flexibilidade para adicionar cortes finais intuitivamente, reduzir o tempo necessário para ajustar as vigas / colunas com referência a outros membros estruturais.

Assistente para estruturas padrão / Plataformas:

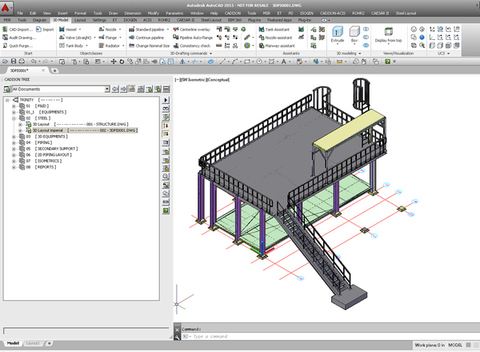

• Plataformas: O módulo CADISON Steel Layout permite aos usuários criar rapidamente plataformas retangulares, poligonais (Circulares) e de forma livre.
• O usuário pode especificar / selecionar seções de aço para colunas, vigas primárias e secundárias, cintas e tipos de placa de base e pisos. A flexibilidade para selecionar os perfis necessários em um assistente permite a visualização das estruturas e gera BOM para preparações de propostas e cálculos de custos
• Corrimãos: os usuários podem criar e colocar rapidamente corrimãos contínuos ou divididos ao longo do caminho selecionado
• Escadas e escadas: o módulo de layout de aço ajuda a gerar rapidamente escadas e escadas com assistentes, o que garantirá a seleção dos perfis necessários e a entrada de dados válidos. Ajuda os usuários a selecionar e inserir os detalhes necessários. Essas estruturas são criadas como conjuntos de estrutura de aço, permitindo sua cópia para diferentes locais.
• Assistentes para escada com gaiola e treliças : os usuários serão capazes de criar e colocar facilmente escadas e treliças com gaiola nas estruturas de aço
• 3 tipos de escada gaiola são suportados: escada gaiola com saída frontal, saída esquerda e saída direita.
• São suportados 7 tipos de treliças: King, Queen, Warren, Pratt, Lattice, North Flight e treliça suspensa do telhado Hove.

Montagem Personalizada de Objetos de Aço:

• O CADISON Steel Layout permite aos usuários criar estruturas de aço fora do padrão. Por exemplo, cruzamentos / passarelas, suportes de tubos etc.

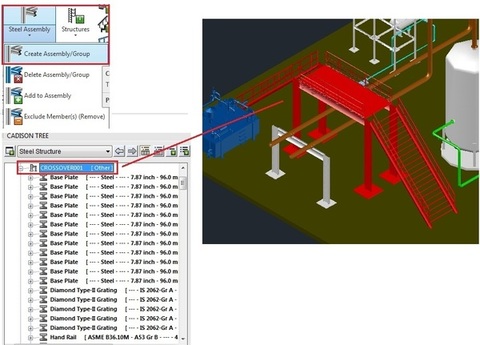

• Este módulo apresenta um novo objeto de montagem denominado ‘Estrutura de Aço’. Este objeto ajuda os usuários a construir uma montagem personalizada de objetos de aço para formar um grupo e nomeá-lo.
• Nomear a estrutura de aço ajuda a identificar e categorizar os elementos de aço no nível da planta, como plataformas, grades, armações, telhados, torres, etc.
• Esses objetos também ajudam na preparação de BOMs e cálculos de custos específicos.

Interface SDNF para mais detalhes:

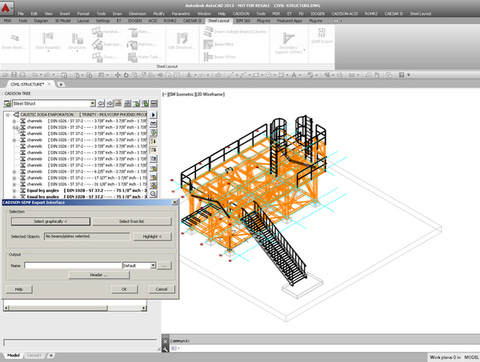

• Com SDNF (Structural Steel Detailing Neutral File) embutido na interface de exportação, os usuários do Steel Layout podem exportar estruturas de aço para Tekla, Advance Steel para maiores detalhes.
• Os usuários podem selecionar estruturas de aço (graficamente ou de uma lista / árvore) para exportar, uma opção de visualização para visualizar as estruturas selecionadas permite ao usuário verificar a precisão da seleção das estruturas pretendidas antes de exportar.
• O usuário pode estender a exportação SDNF para outro software com a ajuda do arquivo de configuração.
• Uma opção para definir a conversão de ‘Nome do material’ e ‘Nome do perfil’ em um arquivo de configuração permite ao usuário mapear os materiais e perfis (de diferentes padrões e tipos) em Tekla e CADISON Steel Layout.
• Com a interface SDNF, o CADISON preenche a lacuna entre o layout da estrutura de aço 3D e os fluxos de trabalho de detalhamento de fabricação.
